Gizmo Extention

2D/3D 의 각 역할별로 분리.

1. Source

GizmosExtentions.unitypackage

0.00MB

소스 내용 상세 보기

using UnityEngine;
#if UNITY_EDITOR
using UnityEditor;
#endif

public enum ArrowType
{
    Default,
    Thin,
    Double,
    Triple,
    Solid,
    Fat,
    ThreeD,
}

public static class GizmosExtensions
{
    // ─────────────────────────────
    // 🟦 3D 관련 기즈모
    // ─────────────────────────────
    public static class Gizmos3D
    {
        /// <summary>
        /// 3D Wire Arc
        /// </summary>
        /// <param name="position">호(arc)를 그릴 중심 위치입니다. 이 점에서부터 반지름만큼 떨어진 곳에 호가 그려집니다.</param>
        /// <param name="dir">호가 향하는 기준 방향입니다. 호가 이 방향을 중심으로 좌우로 퍼집니다. (즉, 호의 "중앙 방향")</param>
        /// <param name="anglesRange">호의 총 각도 범위입니다. 예: 90f → 기준 방향에서 좌우로 45도씩 펼쳐진 호</param>
        /// <param name="radius">호의 반지름입니다. 중심 위치에서 선을 얼마나 멀리 그릴지 결정합니다.</param>
        /// <param name="color">호와 중심선의 색상입니다. Gizmos.color에 사용됩니다.</param>
        /// <param name="steps">호를 몇 개의 작은 선분으로 나눌지 결정합니다. 값이 클수록 부드러운 곡선처럼 보이고, 작으면 각져 보입니다.</param>
        public static void DrawWireArc(Vector3 position, Vector3 dir, float anglesRange, float radius, Color color, int steps = 20)
        {
            Gizmos.color = color;
            if (steps < 1 || radius <= 0f) return;

            float srcAngle = Mathf.Atan2(dir.z, dir.x) * Mathf.Rad2Deg;
            float stepAngle = anglesRange / steps;
            Vector3 center = position;
            float angle = srcAngle - anglesRange * 0.5f;

            Vector3 prev = center + new Vector3(radius * Mathf.Cos(angle * Mathf.Deg2Rad), 0f, radius * Mathf.Sin(angle * Mathf.Deg2Rad));
            for (int i = 1; i <= steps; i++)
            {
                angle += stepAngle;
                Vector3 curr = center + new Vector3(radius * Mathf.Cos(angle * Mathf.Deg2Rad), 0f, radius * Mathf.Sin(angle * Mathf.Deg2Rad));
                Gizmos.DrawLine(prev, curr);
                prev = curr;
            }

            float leftAngle = srcAngle - anglesRange * 0.5f;
            float rightAngle = srcAngle + anglesRange * 0.5f;
            Vector3 left = center + new Vector3(radius * Mathf.Cos(leftAngle * Mathf.Deg2Rad), 0f, radius * Mathf.Sin(leftAngle * Mathf.Deg2Rad));
            Vector3 right = center + new Vector3(radius * Mathf.Cos(rightAngle * Mathf.Deg2Rad), 0f, radius * Mathf.Sin(rightAngle * Mathf.Deg2Rad));
            Gizmos.DrawLine(center, left);
            Gizmos.DrawLine(center, right);
        }

        /// <summary>
        /// 3D Arrow - Gizmos
        /// </summary>
        /// <param name="pos">화살표 시작 위치</param>
        /// <param name="dir">화살표가 향하는 방향과 길이</param>
        /// <param name="color">화살표 색상</param>
        /// <param name="headLength">화살촉의 길이</param>
        /// <param name="headAngle">화살촉의 각도 (중심선과 화살촉 선 사이 각도)</param>
        public static void DrawArrow(Vector3 pos, Vector3 dir, Color color, float headLength = 0.2f, float headAngle = 20f)
        {
            Gizmos.color = color;
            Gizmos.DrawRay(pos, dir);

            Vector3 right = Quaternion.LookRotation(dir) * Quaternion.Euler(0, 180 + headAngle, 0) * Vector3.forward;
            Vector3 left = Quaternion.LookRotation(dir) * Quaternion.Euler(0, 180 - headAngle, 0) * Vector3.forward;

            Gizmos.DrawRay(pos + dir, right * headLength);
            Gizmos.DrawRay(pos + dir, left * headLength);
        }

        /// <summary>
        /// 3D Arrow - Debug
        /// </summary>
        /// <param name="pos">화살표 시작 위치</param>
        /// <param name="dir">화살표 방향 및 길이</param>
        /// <param name="color">화살표 색상</param>
        /// <param name="duration">선이 씬에 남아있는 시간 (초)</param>
        /// <param name="type">화살표 종류 (Default, Triple 등)</param>
        /// <param name="headLength">화살촉 길이</param>
        /// <param name="headAngle">화살촉 각도</param>
        public static void DrawArrowDebug(Vector3 pos, Vector3 dir, Color color, float duration = 0.5f, ArrowType type = ArrowType.Default, float headLength = 0.2f, float headAngle = 30f)
        {
            if (dir == Vector3.zero) return;

            duration /= Time.timeScale;

            Vector3 forward = dir.normalized;

            // 씬 뷰 카메라 기준 방향 (Scene 뷰가 2D 모드여도 카메라 방향 확보)
            Vector3 camForward = SceneView.lastActiveSceneView != null
                ? SceneView.lastActiveSceneView.camera.transform.forward
                : Vector3.forward;

            // 화살촉을 카메라 기준으로 약간 비틀기
            Vector3 right = Quaternion.LookRotation(forward, camForward) * Quaternion.Euler(0, 180 + headAngle, 0) * Vector3.forward;
            Vector3 left = Quaternion.LookRotation(forward, camForward) * Quaternion.Euler(0, 180 - headAngle, 0) * Vector3.forward;

            // 화살촉
            Debug.DrawRay(pos + dir, right * headLength, color, duration);
            Debug.DrawRay(pos + dir, left * headLength, color, duration);

            // 화살 몸통
            switch (type)
            {
                case ArrowType.Default:
                    Debug.DrawRay(pos, dir, color, duration);
                    break;

                case ArrowType.Triple:
                    float width = 0.01f;
                    Vector3 directlyRight = Quaternion.LookRotation(forward) * Quaternion.Euler(0, 270, 0) * Vector3.forward;
                    Vector3 directlyLeft  = Quaternion.LookRotation(forward) * Quaternion.Euler(0, 90, 0) * Vector3.forward;

                    Debug.DrawRay(pos, dir, color, duration);
                    Debug.DrawRay(pos + directlyRight * width, dir * (1 - width), color, duration);
                    Debug.DrawRay(pos + directlyLeft  * width, dir * (1 - width), color, duration);
                    break;
            }
        }

        public static void RandomStar(Vector3 center, Color color, int rays = 2, float headLength = 0.1f, float headAngle = 30f)
        {
            if (center == Vector3.zero) return;

            for (int i = 0; i < rays; i++)
            {
                Vector3 randomDir = Random.onUnitSphere;
                Gizmos3D.DrawArrow(center, randomDir, color, headLength, headAngle);
            }
        }

        public static void ComparePositions(Transform t1, Transform t2, Color color, float duration = 0.5f, ArrowType type = ArrowType.Default)
        {
            Vector3 dir = t2.position - t1.position;
            Gizmos3D.DrawArrowDebug(t1.position, dir, color, duration, type);
        }
    }

    // ─────────────────────────────
    // 🟩 2D 관련 기즈모
    // ─────────────────────────────
    public static class Gizmos2D
    {
        /// <summary>
        /// 2D Wire Arc
        /// </summary>
        /// <param name="position">호(arc)를 그릴 중심 위치입니다. 이 점에서부터 반지름만큼 떨어진 곳에 호가 그려집니다.</param>
        /// <param name="dir">호가 향하는 기준 방향입니다. 호가 이 방향을 중심으로 좌우로 퍼집니다. (즉, 호의 "중앙 방향")</param>
        /// <param name="anglesRange">호의 총 각도 범위입니다. 예: 90f → 기준 방향에서 좌우로 45도씩 펼쳐진 호</param>
        /// <param name="radius">호의 반지름입니다. 중심 위치에서 선을 얼마나 멀리 그릴지 결정합니다.</param>
        /// <param name="color">호와 중심선의 색상입니다. Gizmos.color에 사용됩니다.</param>
        /// <param name="steps">호를 몇 개의 작은 선분으로 나눌지 결정합니다. 값이 클수록 부드러운 곡선처럼 보이고, 작으면 각져 보입니다.</param>
        public static void DrawWireArc(Vector2 position, Vector2 dir, float anglesRange, float radius, Color color, int steps = 20)
        {
            Gizmos.color = color;
            if (steps < 1 || radius <= 0f) return;

            float srcAngle = Mathf.Atan2(dir.y, dir.x) * Mathf.Rad2Deg;
            float stepAngle = anglesRange / steps;
            Vector3 center = new Vector3(position.x, position.y, 0f);
            float angle = srcAngle - anglesRange * 0.5f;

            Vector3 prev = center + new Vector3(radius * Mathf.Cos(angle * Mathf.Deg2Rad), radius * Mathf.Sin(angle * Mathf.Deg2Rad), 0f);
            for (int i = 1; i <= steps; i++)
            {
                angle += stepAngle;
                Vector3 curr = center + new Vector3(radius * Mathf.Cos(angle * Mathf.Deg2Rad), radius * Mathf.Sin(angle * Mathf.Deg2Rad), 0f);
                Gizmos.DrawLine(prev, curr);
                prev = curr;
            }

            float leftAngle = srcAngle - anglesRange * 0.5f;
            float rightAngle = srcAngle + anglesRange * 0.5f;
            Vector3 left = center + new Vector3(radius * Mathf.Cos(leftAngle * Mathf.Deg2Rad), radius * Mathf.Sin(leftAngle * Mathf.Deg2Rad), 0f);
            Vector3 right = center + new Vector3(radius * Mathf.Cos(rightAngle * Mathf.Deg2Rad), radius * Mathf.Sin(rightAngle * Mathf.Deg2Rad), 0f);
            Gizmos.DrawLine(center, left);
            Gizmos.DrawLine(center, right);
        }

        /// <summary>
        /// 2D Arrow - Gizmos
        /// </summary>
        /// <param name="pos">화살표 시작 위치</param>
        /// <param name="dir">화살표가 향하는 방향과 길이</param>
        /// <param name="color">화살표 색상</param>
        /// <param name="headLength">화살촉의 길이</param>
        /// <param name="headAngle">화살촉의 각도 (중심선과 화살촉 선 사이 각도)</param>
        public static void DrawArrow(Vector2 pos, Vector2 dir, Color color, float headLength = 0.2f, float headAngle = 20f)
        {
            Gizmos.color = color;
            Vector3 position = new Vector3(pos.x, pos.y, 0f);
            Vector3 direction = new Vector3(dir.x, dir.y, 0f);
            Gizmos.DrawLine(position, position + direction);

            Vector2 dirNorm = dir.normalized;
            float angleRad = Mathf.Deg2Rad * headAngle;

            Vector3 right = new Vector3(
                Mathf.Cos(Mathf.Atan2(dirNorm.y, dirNorm.x) + Mathf.PI - angleRad),
                Mathf.Sin(Mathf.Atan2(dirNorm.y, dirNorm.x) + Mathf.PI - angleRad),
                0f
            ) * headLength;

            Vector3 left = new Vector3(
                Mathf.Cos(Mathf.Atan2(dirNorm.y, dirNorm.x) + Mathf.PI + angleRad),
                Mathf.Sin(Mathf.Atan2(dirNorm.y, dirNorm.x) + Mathf.PI + angleRad),
                0f
            ) * headLength;

            Gizmos.DrawLine(position + direction, position + direction + right);
            Gizmos.DrawLine(position + direction, position + direction + left);
        }

        /// <summary>
        /// 2D Arrow - Debug
        /// </summary>
        /// <param name="pos">화살표 시작 위치</param>
        /// <param name="dir">화살표 방향 및 길이</param>
        /// <param name="color">화살표 색상</param>
        /// <param name="duration">선이 씬에 남아있는 시간 (초)</param>
        /// <param name="type">화살표 종류 (Default, Triple 등)</param>
        /// <param name="headLength">화살촉 길이</param>
        /// <param name="headAngle">화살촉 각도</param>
        public static void DrawArrowDebug(Vector2 pos, Vector2 dir, Color color, float duration = 0.5f, float headLength = 0.2f, float headAngle = 20f)
        {
            Color actualColor = color;
            duration /= Time.timeScale;

            Vector3 position = new Vector3(pos.x, pos.y, 0f);
            Vector3 direction = new Vector3(dir.x, dir.y, 0f);
            Debug.DrawLine(position, position + direction, actualColor, duration);

            Vector2 dirNorm = dir.normalized;
            float angleRad = Mathf.Deg2Rad * headAngle;

            Vector3 right = new Vector3(
                Mathf.Cos(Mathf.Atan2(dirNorm.y, dirNorm.x) + Mathf.PI - angleRad),
                Mathf.Sin(Mathf.Atan2(dirNorm.y, dirNorm.x) + Mathf.PI - angleRad),
                0f
            ) * headLength;

            Vector3 left = new Vector3(
                Mathf.Cos(Mathf.Atan2(dirNorm.y, dirNorm.x) + Mathf.PI + angleRad),
                Mathf.Sin(Mathf.Atan2(dirNorm.y, dirNorm.x) + Mathf.PI + angleRad),
                0f
            ) * headLength;

            Debug.DrawLine(position + direction, position + direction + right, actualColor, duration);
            Debug.DrawLine(position + direction, position + direction + left, actualColor, duration);
        }

        public static void RandomStar(Vector2 center, Color color, int rays = 2, float headLength = 0.1f, float headAngle = 30f)
        {
            if (center == Vector2.zero) return;

            for (int i = 0; i < rays; i++)
            {
                Vector2 randomDir = Random.insideUnitCircle.normalized;
                Gizmos2D.DrawArrow(center, randomDir, color, headLength, headAngle);
            }
        }

        public static void ComparePositions(Transform t1, Transform t2, Color color, float duration = 0.5f)
        {
            Vector2 dir = (Vector2)(t2.position - t1.position);
            Gizmos2D.DrawArrowDebug(t1.position, dir, color, duration);
        }
    }
}



2. 사용 예시 :

1) Player 의 사정거리 사용 예시 : (적용하면 씬에서 바로 확인 가능.)

// Player 오브젝트에 현재 스크립트를 컴포넌트로 넣었다는 가정하에.
using UnityEngine;

public class Player2 : MonoBehaviour
{
    private float angle = 60; // 원형 표시 : 360, 부채꼴 표시 : 60
    private float distance = 5;
    private void OnDrawGizmos()
    {
        GizmosExtensions.Gizmos3D.DrawWireArc(transform.position, Vector3.forward, angle, distance, Color.yellow, 20);
    }
}

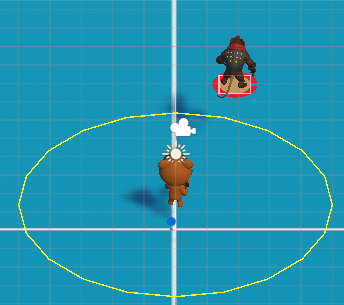

(좌) 60으로 설정한 부채꼴 모형, (우) 360으로 설정한 원형 모형.



2) 조이스틱 움지임에 따른 방향 전환 표시 :

// joystick 을 붙이고, player 와 joystick 할당 후 아래 코드 실행 가능.
using UnityEditor;
using UnityEngine;

public class GameMain : MonoBehaviour
{
    public GameObject player;
    public VariableJoystick joystick;
    public float speed = 5;

    void Update()
    {
        Vector3 dir = new Vector3(joystick.Direction.x, 0, joystick.Direction.y);
        if (dir != Vector3.zero) // 방향이 거의 0이 아닐 때만 회전
        {
            GizmosExtensions.Gizmos3D.DrawArrowDebug(player.transform.position, dir, Color.magenta, 0);

            Quaternion targetRotation = Quaternion.LookRotation(dir);
            player.transform.rotation = Quaternion.Slerp(
                player.transform.rotation,
                targetRotation,
                10f * Time.deltaTime // 회전 속도 조절
            );
            player.transform.Translate(Vector3.forward * speed * Time.deltaTime);
        }
    }

}

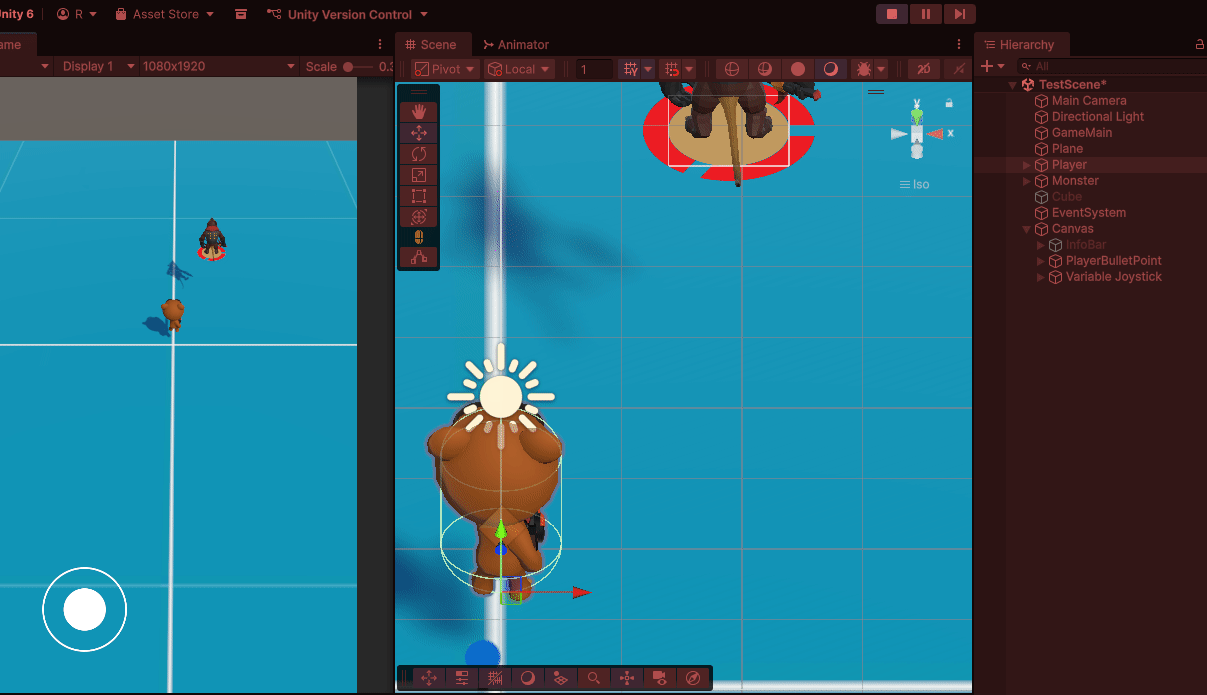

캐릭터 바닥 앞 부분을 보면 보라색으로 화살표가 표시. (2D/3D 관계 없이 화살표 정상 표기)
